SICK,西克,TiM150-3010300,激光扫描仪传感器,1093243

  • 产品详情

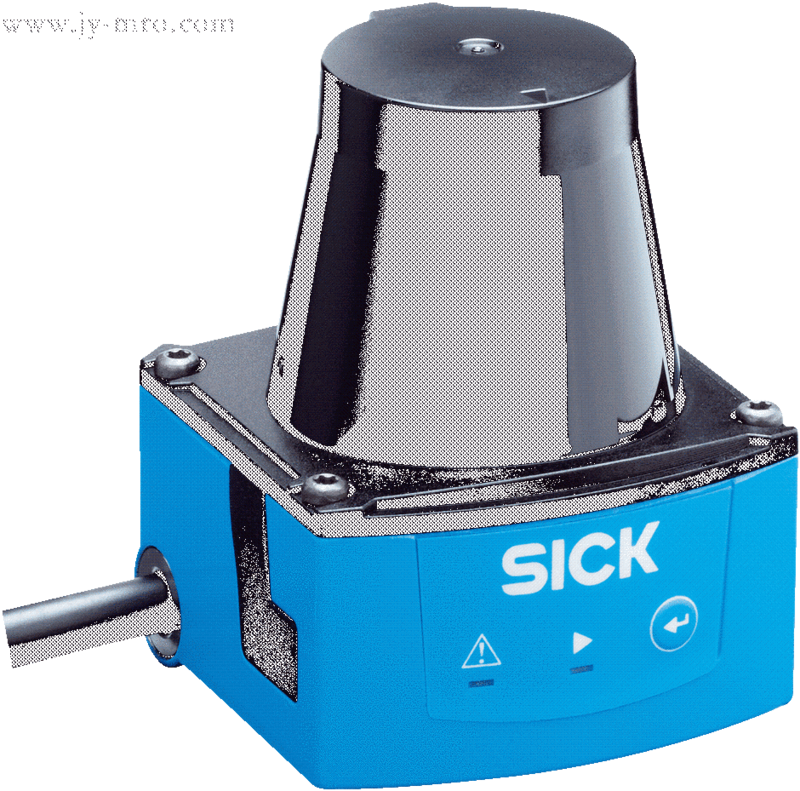

激光扫描仪传感器: TiMTIM产品.png

TiM150-3010300


订货号:1093243

技术详情


测量原理HDDM+
应用领域Indoor
光源红外线 (850 nm)
激光等级1 (IEC 60825-1:2014, EN 60825-1:2014)
开启角度
水平的200°
扫描频率14.5 Hz
角度分辨率
工作区域0.05 m ... 10 m
扫描范围
反射比为 10% 时2.8 m ... 3 m, 视角度而定
连接类型1 x 5 针 M12 设备插头(可旋转)
供电电压10 V DC ... 28 V DC 1)
功耗Typ. 2.7 W
输出电流≤ 100 mA
外壳颜色淡蓝色 (RAL 5012)
外壳防护等级IP65 (IEC 60529:1989+AMD1:1999+AMD2:2013)
防护等级III (IEC 61140:2016-1)
重量122 g, 无连接电缆
尺寸(长 x 宽 x 高)60 mm x 60 mm x 75.8 m
MTBF82 年

1) 在使用 IO-Link:Uv > 18 V 时。.

响应时间Typ. 70 ms
可识别的物体形状几乎任何形状
系统误差± 40 mm 1)
统计误差30 mm 1)
集成应用评估区域
区域组数量1 区域组
同步的评估情况1 (2 区域)

1) 标准值;实际值取决于环境条件。.

IO-Link
功能服务接口, 参数设置
数字输入端1
开关量输出2 (Push-pull)
延迟时间69 ms ... 30,015 ms (可调)
待机时间69 ms ... 30,015 ms (可调)
光学信号2 LEDs (ON, 开关状态)
物体反射率4 % ... 1,000 % (反色器)
电磁兼容性(EMC)IEC 61000-6-3:2006+AMD1:2010 / IEC 61000-6-2:2005
抗振动
正弦共振扫描10 Hz ... 1,000 Hz 1)
正弦测试10 Hz ... 150 Hz, 1 g, 1 个频率周期 1)
噪声测试10 Hz ... 200 Hz, 5 g RMS, 2 h 2)
工作环境温度–10 °C ... +50 °C
储存温度范围–30 °C ... +70 °C
允许相对湿度≤ 95 %, 非冷凝 3)
抗环境光能力30,000 lx

1) IEC 60068-2-6:2007.

2) IEC 60068-2-64:2008.

3) EN 60068-2-30:2005.
