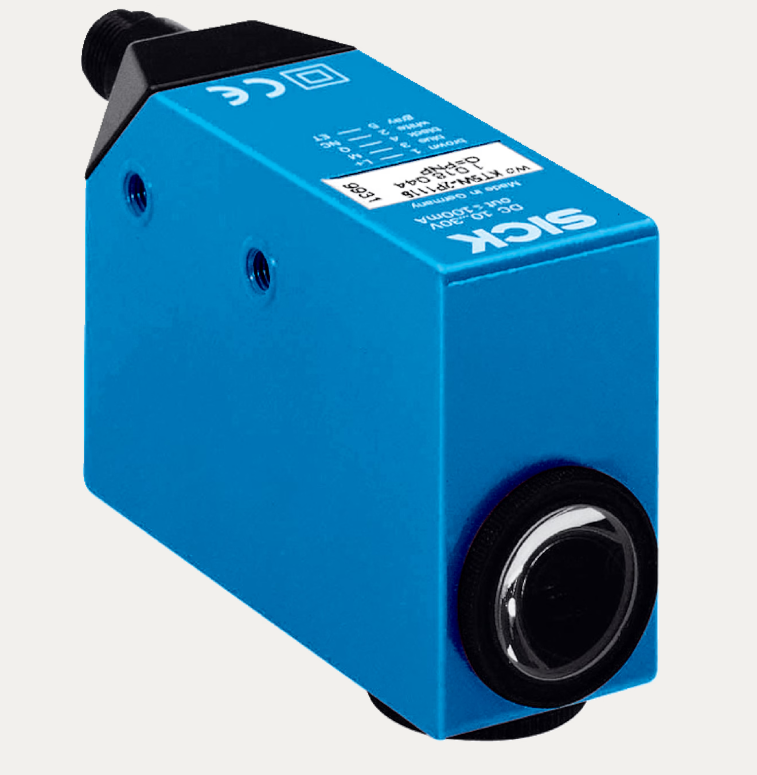

西克 SICK 1018044 色标传感器 KT5W-2P1116
西克 SICK 1018044 色标传感器 KT5W-2P1116
西克 SICK 1018044 色标传感器 KT5W-2P1116
- 产品详情
KT5W-2P1116
1018044
| 尺寸(宽 x 高 x 深) | 30.4 mm x 53 mm x 80 mm |
| 感应距离 | ≤ 10 mm 1) |
| 外壳形状 | 方形 |
| 光源 | LED, RGB 2) |
| 轴长 | 470 nm, 525 nm, 640 nm |
| 光线出口 | 长和短的设备面，可更换 |
| 光点尺寸 | 1.2 mm x 4.2 mm |
| 光点位置 | 长度方向 3) |
| 设置 | 示教按键 |
| 示教功能程序 | 2 点自学习（静态） |
| 供电电压 | 10 V DC ... 30 V DC 1) |
| 残余纹波 | ≤ 5 Vss 2) |
| 电流消耗 | < 80 mA 3) |
| 开关频率 | 10 kHz 4) |
| 响应时间 | 50 µs 5) |
| 开关量输出 | PNP |
| 开关量输出（电压） | PNP：高电平 = UV ≤ 2 V / 低电平约 0 V |
| 输出电流 Imax. | 100 mA 6) |
| 示教功能输入 （ET） | PNP Teach: U = 10 V ... < UV Run: U < 2 V |
| 存储时间 （ET） | 25 ms，非易失性存储 |
| 时间等级 | 无 |
| 防护等级 | II 7) |
| 保护电路 | UV 接口，带反极性保护 具有短路保护的输出端 Q 抑制干扰脉冲 |
1) 短路保护的电网环境下的临界值：最大 8 A.
2) 不得超过或低于 UV 公差.
3) 无负荷.
4) 亮暗对比度为 1:1 时.
5) 信号传输时间（电阻负载时）.
6) 短路屏蔽.
7) 测量电压 DC 50 V.
外壳材料压铸锌
连接类型M12 5 针连接器
重量400 g
| 运行环境温度 | –10 °C ... +55 °C |
| 仓库环境温度 | –25 °C ... +75 °C |
| 冲击负荷 | 根据 IEC 60068 标准 |
| 外壳防护等级 | IP67 |
