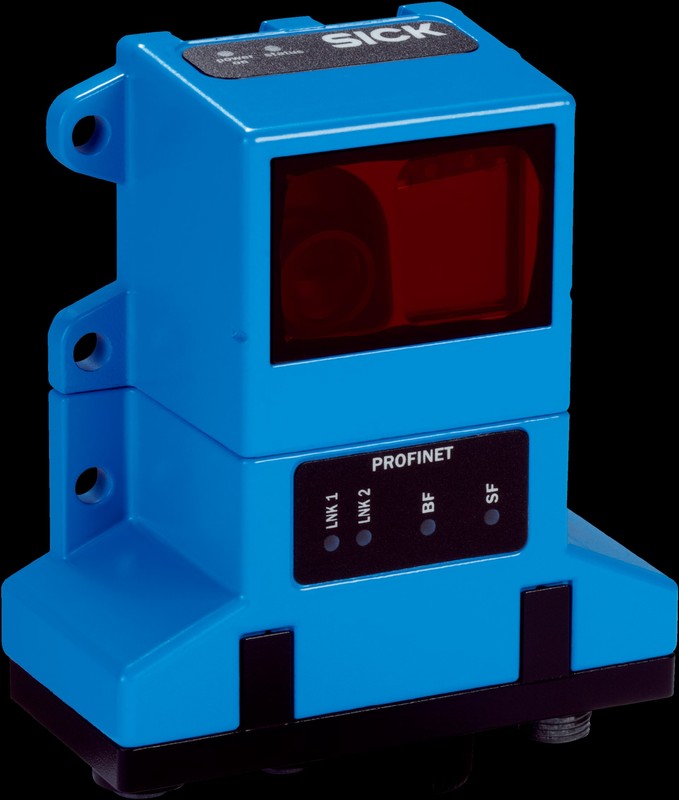

线性编码器: OLM

OLM200-1009

订货号：1058126

技术详情

产品特点

测量范围0 m ... 10,000 m 1)

分辨率0.1 mm, 1 mm, 10 mm, 100 mm

重复精度0.15 mm 2)

响应时间10 ms 3)

输出时间2.5 ms

光源红色 LED

速度输出端的准确度± 5 mm/s

最大移动速度7 m/s

读取距离100 mm, ± 20 mm

条码宽度30 mm

1) 取决于设置的分辨率和传输协议.

2) 统计误差 3s，无需预热时间.

3) 输出信号开关装置的响应时间.

接口

PROFINET✔

数字输入多功能输入端 MF2

数字输出

数量1 1)

类型PNP / NPN

功能输出信号开关装置 MF1 PNP/MF1 NPN 的功能：位置、速度、控制标记 Q00（关）、Q01（开）/照明装置开/关、服务[错误（脏污/使用寿命 LED）、 无条码带、高温/低温、在测量范围 0 km > 位置 > 10 km 之外、内部错误]

最大输出电流 IA≤ 100 mA 2)

1) 通过多功能输出 MF1.

2) 开关输出端 MF1，防止短路.

电气参数

供电电压 UvDC 18 V ... 30 V 1)

残余纹波≤ 5 Vss 2)

功耗< 5.5 W

初始化时间10 s

外壳防护等级IP65 (EN 60 529)

防护等级III

1) 限值，反极性保护.

2) 不得超过或低于 UV 公差.

环境参数

电磁兼容性（EMC）EN 61000-6-2 / EN 61000-6-4

运行环境温度–30 °C ... +60 °C 1)

仓库环境温度–40 °C ... +75 °C 2)

类型抗环境光能力≤ 5,000 lx 3)

抗振动性DIN/EN 60068-2-6, DIN/EN 60068-2-64

抗冲击能力DIN/EN 60068-2-27

1) 温度 < –20 °C，5 分钟预热时间.

2) 最大湿度 95%，无凝露.

3) 类型数值，在 +25 °C 环境温度下.

相似型号：

1047411   OLM100-1001

1047412   OLM100-1003

1046580   OLM100-1005

1052819   OLM100-1005F01

1050976   OLM100-1005S01

1047413   OLM100-1006

1050136   OLM100-1051

1053074   OLM100-1201

1071962   OLM100-1201S03

1054170   OLM100-1203

1059271   OLM100-1206

1054733   OLM100-1251S03

1051658   OLM200-1002

1058813   OLM200-1008

1058126   OLM200-1009

1051659   OLM200-1052

1094905   OLM200-1059
